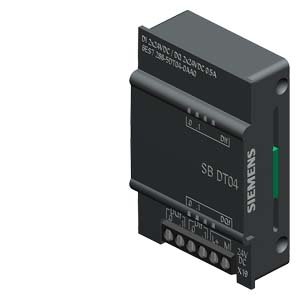

SIMATIC S7-200 SMART, Digital I/O SB DT04, 2 DI/2DO, 2 DI 24 V DC/2 DO 24 V DC
| General information | |||||||||||||||||||||||||||||||||||||||||
| Product type designation | SB DT04, DI 2×24 V DC, DQ 2×24 V DC/0.75 A | ||||||||||||||||||||||||||||||||||||||||
| CiR – Configuration in RUN | |||||||||||||||||||||||||||||||||||||||||
| Reparameterization possible in RUN | No | ||||||||||||||||||||||||||||||||||||||||
| Supply voltage | |||||||||||||||||||||||||||||||||||||||||
| Rated value (DC) | 24 V; -15 / +20 % | ||||||||||||||||||||||||||||||||||||||||
| permissible range, lower limit (DC) | 20.4 V | ||||||||||||||||||||||||||||||||||||||||
| permissible range, upper limit (DC) | 28.8 V | ||||||||||||||||||||||||||||||||||||||||
| Input current | |||||||||||||||||||||||||||||||||||||||||
| Current consumption, typ. | 50 mA | ||||||||||||||||||||||||||||||||||||||||
| Power loss | |||||||||||||||||||||||||||||||||||||||||
| Power loss, typ. | 1 W | ||||||||||||||||||||||||||||||||||||||||
| Digital inputs | |||||||||||||||||||||||||||||||||||||||||
| Number of digital inputs | 2 | ||||||||||||||||||||||||||||||||||||||||
| Input voltage | |||||||||||||||||||||||||||||||||||||||||
| ● Type of input voltage | DC | ||||||||||||||||||||||||||||||||||||||||
| ● Rated value (DC) | 24 V | ||||||||||||||||||||||||||||||||||||||||
| ● for signal “0” | max. 5 V | ||||||||||||||||||||||||||||||||||||||||
| ● for signal “1” | min. 15 V | ||||||||||||||||||||||||||||||||||||||||
| Input current | |||||||||||||||||||||||||||||||||||||||||
| ● for signal “0”, max. (permissible quiescent current) | 1 mA | ||||||||||||||||||||||||||||||||||||||||
| ● for signal “1”, typ. | 2.5 mA | ||||||||||||||||||||||||||||||||||||||||
| Input delay (for rated value of input voltage) | |||||||||||||||||||||||||||||||||||||||||
| for standard inputs | |||||||||||||||||||||||||||||||||||||||||
| — at “0” to “1”, max. | 20 µs | ||||||||||||||||||||||||||||||||||||||||
| — at “1” to “0”, max. | 20 µs | ||||||||||||||||||||||||||||||||||||||||
| Cable length | |||||||||||||||||||||||||||||||||||||||||
| ● shielded, max. | 500 m | ||||||||||||||||||||||||||||||||||||||||
| ● unshielded, max. | 300 m | ||||||||||||||||||||||||||||||||||||||||
| Digital outputs | |||||||||||||||||||||||||||||||||||||||||
| Number of digital outputs | 2 | ||||||||||||||||||||||||||||||||||||||||
| Short-circuit protection | No | ||||||||||||||||||||||||||||||||||||||||
| Output voltage | |||||||||||||||||||||||||||||||||||||||||
| ● for signal “0”, max. | 0.1 V | ||||||||||||||||||||||||||||||||||||||||
| ● for signal “1”, max. | 20 V | ||||||||||||||||||||||||||||||||||||||||
| Output delay with resistive load | |||||||||||||||||||||||||||||||||||||||||
| ● “0” to “1”, max. | 2 µs | ||||||||||||||||||||||||||||||||||||||||
| ● “1” to “0”, max. | 10 µs | ||||||||||||||||||||||||||||||||||||||||
| Interrupts/diagnostics/status information | |||||||||||||||||||||||||||||||||||||||||
| Diagnostics indication LED | |||||||||||||||||||||||||||||||||||||||||
| ● for status of the inputs | Yes | ||||||||||||||||||||||||||||||||||||||||
| ● for status of the outputs | Yes | ||||||||||||||||||||||||||||||||||||||||
| Degree and class of protection | |||||||||||||||||||||||||||||||||||||||||
| IP degree of protection | IP20 | ||||||||||||||||||||||||||||||||||||||||
| Standards, approvals, certificates | |||||||||||||||||||||||||||||||||||||||||
| CE mark | Yes | ||||||||||||||||||||||||||||||||||||||||
| Dimensions | |||||||||||||||||||||||||||||||||||||||||
| Width | 35 mm | ||||||||||||||||||||||||||||||||||||||||
| Height | 52.2 mm | ||||||||||||||||||||||||||||||||||||||||
| Depth | 16 mm | ||||||||||||||||||||||||||||||||||||||||
| Weights | |||||||||||||||||||||||||||||||||||||||||
| Weight, approx. | 18.1 g | ||||||||||||||||||||||||||||||||||||||||
| Classifications | |||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||
| Approvals / Certificates | |||||||||||||||||||||||||||||||||||||||||
