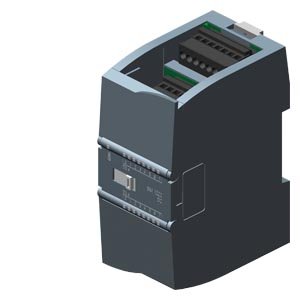

SIMATIC S7-1200, Digital output SM 1222, 16 DO, 24 V DC, transistor 0.5 A
| General information | |||||||||||||||||||||||||||||||||||||||||
| Product type designation | SM 1222, DQ 16×24 V DC/0.5 A | ||||||||||||||||||||||||||||||||||||||||
| Supply voltage | |||||||||||||||||||||||||||||||||||||||||
| permissible range, lower limit (DC) | 20.4 V | ||||||||||||||||||||||||||||||||||||||||
| permissible range, upper limit (DC) | 28.8 V | ||||||||||||||||||||||||||||||||||||||||
| Input current | |||||||||||||||||||||||||||||||||||||||||
| from backplane bus 5 V DC, max. | 140 mA | ||||||||||||||||||||||||||||||||||||||||
| Power loss | |||||||||||||||||||||||||||||||||||||||||
| Power loss, typ. | 2.5 W | ||||||||||||||||||||||||||||||||||||||||
| Digital outputs | |||||||||||||||||||||||||||||||||||||||||
| Number of digital outputs | 16 | ||||||||||||||||||||||||||||||||||||||||
| ● in groups of | 1 | ||||||||||||||||||||||||||||||||||||||||
| Short-circuit protection | No; to be provided externally | ||||||||||||||||||||||||||||||||||||||||
| Limitation of inductive shutdown voltage to | typ. (L+) -48 V | ||||||||||||||||||||||||||||||||||||||||
| Switching capacity of the outputs | |||||||||||||||||||||||||||||||||||||||||
| ● with resistive load, max. | 0.5 A | ||||||||||||||||||||||||||||||||||||||||
| ● on lamp load, max. | 5 W | ||||||||||||||||||||||||||||||||||||||||
| Output voltage | |||||||||||||||||||||||||||||||||||||||||
| ● Rated value (DC) | 24 V | ||||||||||||||||||||||||||||||||||||||||
| ● for signal “0”, max. | 0.1 V; with 10 kOhm load | ||||||||||||||||||||||||||||||||||||||||
| ● for signal “1”, min. | 20 V DC | ||||||||||||||||||||||||||||||||||||||||
| Output current | |||||||||||||||||||||||||||||||||||||||||
| ● for signal “1” rated value | 0.5 A | ||||||||||||||||||||||||||||||||||||||||
| ● for signal “0” residual current, max. | 10 µA | ||||||||||||||||||||||||||||||||||||||||
| Output delay with resistive load | |||||||||||||||||||||||||||||||||||||||||
| ● “0” to “1”, max. | 50 µs | ||||||||||||||||||||||||||||||||||||||||
| ● “1” to “0”, max. | 200 µs | ||||||||||||||||||||||||||||||||||||||||
| Total current of the outputs (per group) | |||||||||||||||||||||||||||||||||||||||||
| horizontal installation | |||||||||||||||||||||||||||||||||||||||||
| — up to 50 °C, max. | 8 A; Current per mass | ||||||||||||||||||||||||||||||||||||||||
| Cable length | |||||||||||||||||||||||||||||||||||||||||
| ● shielded, max. | 500 m | ||||||||||||||||||||||||||||||||||||||||
| ● unshielded, max. | 150 m | ||||||||||||||||||||||||||||||||||||||||
| Interrupts/diagnostics/status information | |||||||||||||||||||||||||||||||||||||||||
| Alarms | |||||||||||||||||||||||||||||||||||||||||
| ● Diagnostic alarm | Yes | ||||||||||||||||||||||||||||||||||||||||
| Diagnostics indication LED | |||||||||||||||||||||||||||||||||||||||||
| ● for status of the outputs | Yes | ||||||||||||||||||||||||||||||||||||||||
| Potential separation | |||||||||||||||||||||||||||||||||||||||||
| Potential separation digital outputs | |||||||||||||||||||||||||||||||||||||||||
| ● between the channels, in groups of | 1 | ||||||||||||||||||||||||||||||||||||||||
| ● between the channels and backplane bus | 500 V AC | ||||||||||||||||||||||||||||||||||||||||
| Degree and class of protection | |||||||||||||||||||||||||||||||||||||||||
| IP degree of protection | IP20 | ||||||||||||||||||||||||||||||||||||||||
| Standards, approvals, certificates | |||||||||||||||||||||||||||||||||||||||||
| CE mark | Yes | ||||||||||||||||||||||||||||||||||||||||
| CSA approval | Yes | ||||||||||||||||||||||||||||||||||||||||
| UL approval | Yes | ||||||||||||||||||||||||||||||||||||||||
| cULus | Yes | ||||||||||||||||||||||||||||||||||||||||
| FM approval | Yes | ||||||||||||||||||||||||||||||||||||||||
| RCM (formerly C-TICK) | Yes | ||||||||||||||||||||||||||||||||||||||||
| KC approval | Yes | ||||||||||||||||||||||||||||||||||||||||
| Marine approval | Yes | ||||||||||||||||||||||||||||||||||||||||
| Ecological footprint | |||||||||||||||||||||||||||||||||||||||||
| ● environmental product declaration | Yes | ||||||||||||||||||||||||||||||||||||||||
| Global warming potential | |||||||||||||||||||||||||||||||||||||||||
| — global warming potential, (total) [CO2 eq] | 68.6 kg | ||||||||||||||||||||||||||||||||||||||||
| — global warming potential, (during production) [CO2 eq] | 8.16 kg | ||||||||||||||||||||||||||||||||||||||||
| — global warming potential, (during operation) [CO2 eq] | 60.7 kg | ||||||||||||||||||||||||||||||||||||||||
| — global warming potential, (after end of life cycle) [CO2 eq] | -0.334 kg | ||||||||||||||||||||||||||||||||||||||||
| Ambient conditions | |||||||||||||||||||||||||||||||||||||||||
| Free fall | |||||||||||||||||||||||||||||||||||||||||
| ● Fall height, max. | 0.3 m; five times, in product package | ||||||||||||||||||||||||||||||||||||||||
| Ambient temperature during operation | |||||||||||||||||||||||||||||||||||||||||
| ● min. | -20 °C | ||||||||||||||||||||||||||||||||||||||||
| ● max. | 60 °C | ||||||||||||||||||||||||||||||||||||||||
| ● horizontal installation, min. | -20 °C | ||||||||||||||||||||||||||||||||||||||||
| ● horizontal installation, max. | 60 °C | ||||||||||||||||||||||||||||||||||||||||
| ● vertical installation, min. | -20 °C | ||||||||||||||||||||||||||||||||||||||||
| ● vertical installation, max. | 50 °C | ||||||||||||||||||||||||||||||||||||||||
| ● permissible temperature change | 5°C to 55°C, 3°C / minute | ||||||||||||||||||||||||||||||||||||||||
| Ambient temperature during storage/transportation | |||||||||||||||||||||||||||||||||||||||||
| ● min. | -40 °C | ||||||||||||||||||||||||||||||||||||||||
| ● max. | 70 °C | ||||||||||||||||||||||||||||||||||||||||
| Air pressure acc. to IEC 60068-2-13 | |||||||||||||||||||||||||||||||||||||||||
| ● Storage/transport, min. | 660 hPa | ||||||||||||||||||||||||||||||||||||||||
| ● Storage/transport, max. | 1 080 hPa | ||||||||||||||||||||||||||||||||||||||||
| Relative humidity | |||||||||||||||||||||||||||||||||||||||||
| ● Operation at 25 ℃ without condensation, max. | 95 % | ||||||||||||||||||||||||||||||||||||||||
| connection method | |||||||||||||||||||||||||||||||||||||||||
| required front connector | Yes | ||||||||||||||||||||||||||||||||||||||||
| Mechanics/material | |||||||||||||||||||||||||||||||||||||||||
| Enclosure material (front) | |||||||||||||||||||||||||||||||||||||||||
| ● Plastic | Yes | ||||||||||||||||||||||||||||||||||||||||
| Dimensions | |||||||||||||||||||||||||||||||||||||||||
| Width | 45 mm | ||||||||||||||||||||||||||||||||||||||||
| Height | 100 mm | ||||||||||||||||||||||||||||||||||||||||
| Depth | 75 mm | ||||||||||||||||||||||||||||||||||||||||
| Weights | |||||||||||||||||||||||||||||||||||||||||
| Weight, approx. | 220 g | ||||||||||||||||||||||||||||||||||||||||
| Classifications | |||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||
| Approvals / Certificates | |||||||||||||||||||||||||||||||||||||||||
